TBAs, TBP原料を用いた
大型MOVPE装置によるInGaAs(P)の結晶成長と太陽電池応用
H. Sodabanlu，渡辺 健太郎，杉山 正和，中野 義昭
InGaAsP混晶は1.3 - 1.55 µmの波長帯をカバーできるため，光デバイス用途に用いられてきた．近年，InGaAsPは超高効率のウエハ接合を用いた4接合太陽電池（図１）におけるボトム2セルの材料としても重要になっている．私たちは，バンドギャップ0.74 eVのInGaAsと1.04 eVのInGaAsPをそれぞれ光吸収層に用いた太陽電池を作製し，4接合太陽電池への応用を目指している．このための結晶成長法として，AsH3やPH3よりも毒性の低い有機V族原料，TBAsとTBP（TB：ターシャリーブチル）を用いた有機金属気相成長（MOVPE）プロセスを構築した．InP基板上のナローギャップ2接合セルが完成し，GaAs基板上のトップ2セルとのウエハ接合による4接合セル作製にチャレンジしている．

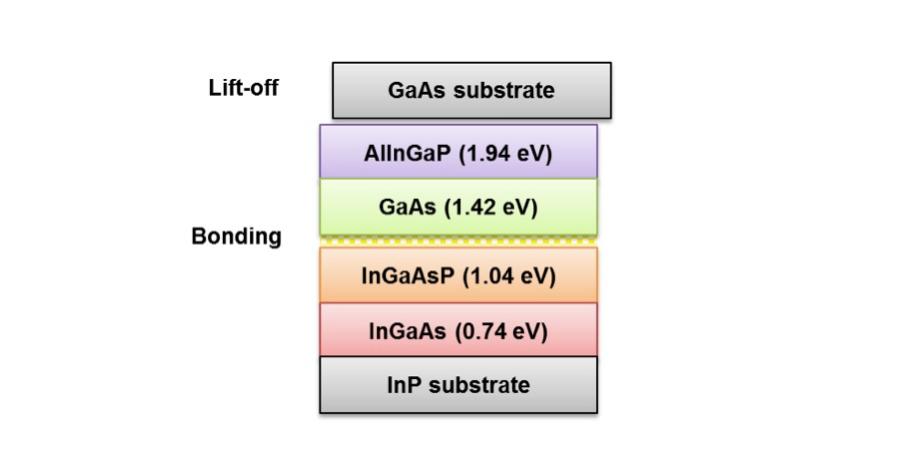

図1 ウエハ接合による4接合太陽電池の構造

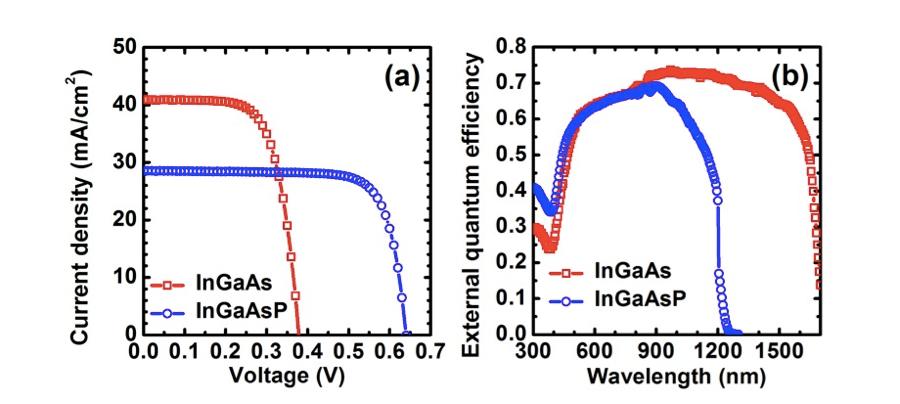

図2 バンドギャップ0.74 eVのInGaAsと1.04 eVのInGaAsPをそれぞれ光吸収層に用いた太陽電池のAM 1.5光照射下の電流電圧特性および外部量子効率
